3D打印技术在电力行业中的几个应用场景介绍
积成中物 陈现伦
3D打印技术是一种成形精度较高、生成速度较快、不受加工数量限制的实物成形技术,在人们工作生活中的应用越来越广泛。作为电力工作者,特别是从事电力科研和创新工作的人员,有必要了解一些3D打印技术知识,以助力自己的工作开展。
以下是我们在电力行业相关工作中,应用3D打印技术的几个场景,供电力同仁参考。
1、3D打印技术在电力科研工作中的应用
结合三维扫描建模过程,采用3D打印技术可以快速制作复杂结构的电气设备仿真模型。
图1 某品牌调压分接开关科研工作扫描与建模

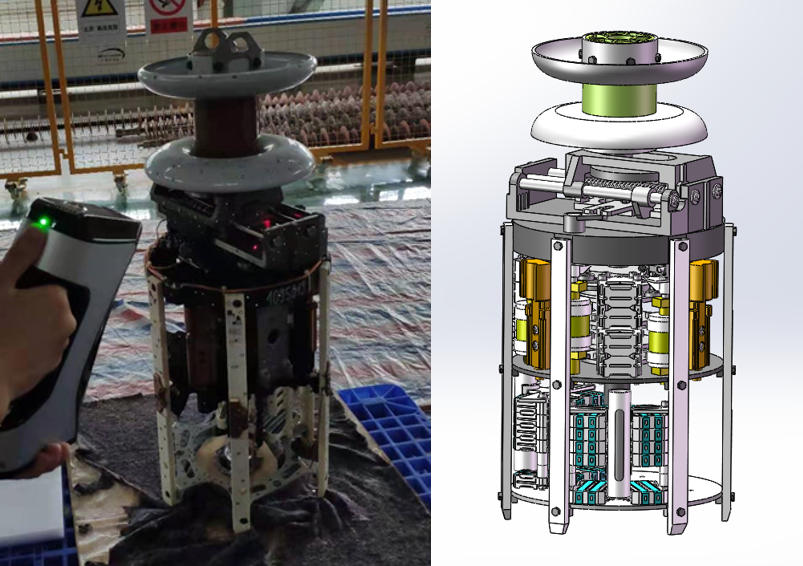

图1是我们为客户建模的某品牌调压分接开关的模型。该类设备的电气元件结构异常复杂,国内对于这种开关的研究还不成熟。通过三维扫描建模和3D打印技术制作出与此开关实物等比例的模型,可以形象地展示其中各个部件的动作,有助于人们对这种开关的工作原理进行更为深入的科学研究和教学培训。
2、3D打印技术在电力创新工作中的应用
采用3D打印技术制作各种材质的零部件,不仅能实现复杂结构成形,还不受加工数量的限制。3D打印技术的这些特点,为我们进行电力工作创新提供了非常便利的条件。
(1)某光纤通信接口整理箱

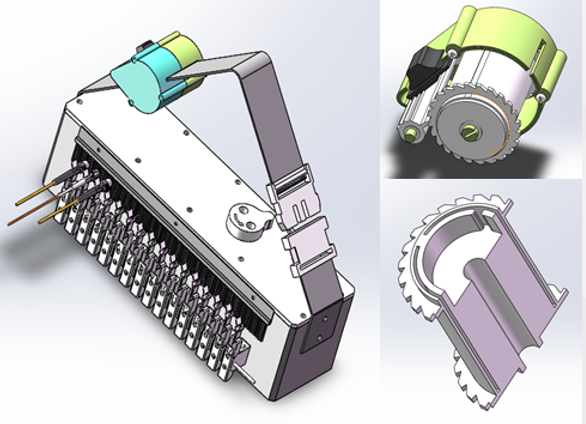

图2为我们3D 打印中心协助客户制作的通信接口整理箱。此整理箱可以用于清洁光纤通信接口,以保障通信质量。旋转箱体顶部的手轮就可以达到清洁的效果,而且箱体配有伸缩带以方便携带。以伸缩带收纳盒为例,其内部的多齿结构件采用传统制造技术难以加工,而采用3D打印技术就可以快速精准的将此结构件制作出来。除了伸缩带、螺钉等部分标准部件是购买的,其余部件都是通过3D打印技术制作的,将各部件组装起来后,达到了清洁通信接口的目的,为客户开展工作创新提供了有力支撑。
图2 某通信接口整理箱设计
(2)某种电力部件夹具
图3 夹具设计
图4 夹具打印白件

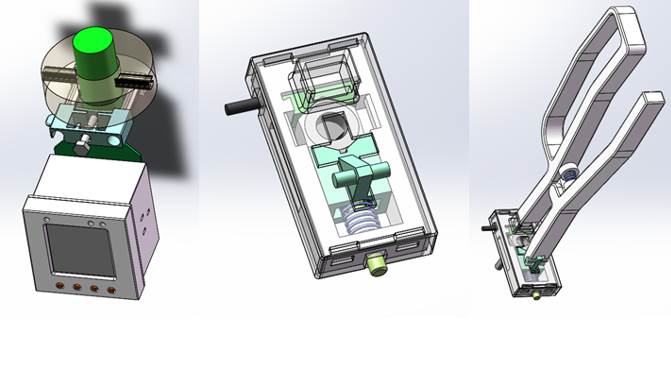

图3、图4为我们为客户设计并采用3D打印技术制作的夹具,这种夹具可以作为工装在配电柜内使用。
3、其他应用场景

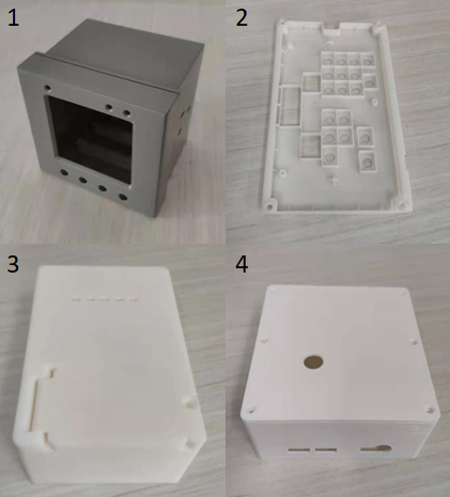

有时,我们可能还需要用到各种各样的壳体来组装电气元件。而这些壳体,在批量投入市场之前,均可以通过3D打印技术进行快速制备,如图5。
图5 壳体
4、总结
3D打印技术是一种快速实物生成技术。使用3D打印技术,无需多虑待加工的零部件的“数量”和“难度”。从这种意义上说,3D打印技术又是一种便利创新的技术。目前,3D打印技术已经支持金属、树脂、塑料等多种材质种类。致力于电力行业科研和创新工作的各位同仁,多了解一些3D打印知识,将对自己的工作开展十分有益!
